無論是顯示器、智能手機還是工業機器人，連接器是電子設備的關鍵。連接器的關鍵是可靠性。100 多年來，連接兩個設備的主要方式是機械連接器，但機械連接器的基本結構金屬觸點很長一段時間來沒有跟上設備要求。

設備在信號完整性 、帶寬和可靠性方面的高要求繼續對連接器提出挑戰。意法半導體開發了一種非接觸式連接器，該連接器使用毫米波在兩個設備間來建立低功耗、高速、高可靠的無線連接，從而解決這樣一個古老的問題。

像一個機械連接器

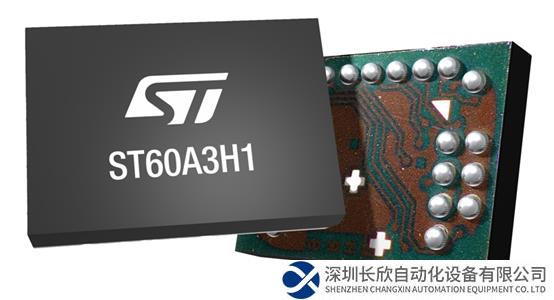

意法半導體的ST60A3 的設計與機械連接器的行為相似， 用高速無線射頻鏈路替代了機械連接器需要的金屬觸點。ST60A3 可以在兩個設備靠近時進行連接，能夠以高達每秒480Mbps的速度發送和接收信號。

-集成天線和小型封裝。

-低功耗和低延遲。

-點對點連接。

-支持標準協議：eUSB2、UART、I2C、2*GPIO。

表現優于機械連接器

盡管ST60A3與機械連接器類似，但 ST60A3具有許多機械連接器所不具備的特性和優勢。從靈活的容差，再到固態設備的可靠性，ST60A3解決了機械連接器固有的常見弱點。

-更好的信號完整性。

-提高了可靠性。

-更大的機械公差。

-不受常用無線技術的干擾。

-能夠?qū)⒉煌母咚俸偷退傩盘?hào)聚合到單個通道中。

信號完整性

意法半導體的ST60A3無線連接器通過無線傳輸，發射器和接收器之間沒有金屬，因此沒有機械連接器固有的失真和阻抗不匹配等傳統問題。

但更重要的是，意法半導體的ST60A3 具有內置的信號處理功能。使用 ST60A3 的解決方案，接收端和發送端的信號完全兼容eUSB2協議，不會降低或損失信號質量。對于UART/GPIO可以支持6Mbps速率。

機械可靠性

ST60A3使用其先進的無線技術來取代插頭/插座/插針，這種無線技術就像一個連接器，但沒有機械部件，消除連接器的機械磨損具有明顯的優勢。

ST60A3連接器不需要機械觸點來保持連接。由于無線連接器嵌入在設備外殼內，因此它們不受水、灰塵、振動和其他影響機械連接器使用壽命的惡劣環境的影響。最重要的是，ST60A3的連接器是固態的，沒有活動部件意味著沒有磨損。

機械公差

機械連接器受限于機械結構， 插頭必須與其相對的插座嚴格匹配，引腳必須與其相對的焊盤持續接觸。

使用 ST60A3無線連接器，由于不需要物理接觸，因此無需進行精細的對齊。ST60A3能夠提供 +/- 3 毫米的對齊公差，足夠的公差來補償生產和組裝中固有的制造問題。

電磁干擾/射頻干擾

產品設計的一個主要問題是解決在設備內部和外部環境中發射的無線信號的信號完整性。占用同一頻段的多個無線信號可能發生沖突，從而導致干擾并影響鏈路的可靠性。

ST60A3無線連接器在60 GHz頻段運行，不受 Wi-Fi、藍牙、蜂窩無線電和 5G 信號的輻射影響。由于 ST60A3 連接器是低功率設備，只能在短距離內傳輸，因此任何雜散輻射都會迅速消散，不會影響其他設備。

無機械磨損，無孔化

ST60A3使用其先進的無線技術來取代插頭/插座/插針，這種無線技術就像一個連接器，但沒有機械部件，消除連接器的機械磨損具有明顯的優勢。

ST60A3連接器不需要機械觸點來保持連接。 由于無線連接器嵌入在設備外殼內，因此它們不受水、灰塵、振動和其他影響機械連接器使用壽命的惡劣環境的影響。 最重要的是，ST60A3的連接器是固態的，沒有活動部件意味著沒有磨損。
