LC2000系列通用型智能產線控制器，適用于最多128軸的智能制造業的高速高精度控制。

◆超強帶軸

◆精準控制

◆穩定可靠

LC2000 系列智能產線控制器是雷賽面向先進制造業推出的 EtherCAT 總線型運動控制器，基于 X86+CODESYS 運動控制平臺。采用全金屬機身，提供豐富的網絡接口來滿足各種項目的擴展需求，搭載 Celeron CPU，提供卓越的運算能力，具備高達 128 軸超強的運動控制性能；內置高達 4GB 的 DDR4 內存和 64GB SSD 硬盤，非常適合高負荷運算及工廠整線控制應用。

產品特點

● 強悍的處理性能：Intel Celeron處理器，主頻達2.0GHz

● 控制更精準：最小周期250μs，周期抖動小于30μs

● 高速的控制性能：時序控制與運動控制同周期動作

● 穩定可靠：兩個EtherCAT端口，久經驗證

1、 一快一慢雙主站，兩個周期同時通訊和協作。

2、環網功能，中間任一從站掉線，其他從站依然正常運行。

● 超強的帶載能力：最多128軸、32000點IO

● 通信更安全：兩個EtherNet端口，IP分層安全隔離

1、 一個口通過OPC UA安全地與MES/ERP等IT系統連接。

2、一個口通過EtherNet/IP、ModbusTCP或Socket自由協議實現設備間安全組網。

● 遠程設備運維：通過物聯網網關可實現遠程維護、狀態監控、上下載更新設備程序，無需工程師出差現場即可解決問題

● 更靈活的編程更短的開發周期

1、支持IEC61131-3國際標準的6編程語言(LD\ST\CFC\SFC\FBD\IL)，不同語言靈活切換。

2、用戶通過自定義FB/FC，可實現代碼重復利用，方便工程快速移植。

3、 集時序、運動、HMI（可選TargetVisu 可視化組件）于一體的LeadSys編程開發環境，軟件易用性大大提升，輕松進行二次開發，組態配置、工程調試更方便。

● 強大的運動控制：PLCopen運動控制算法，輕松實現電子齒輪/凸輪同步、直線、圓弧、螺旋線以及CNC、Robot等控制

● 更加省心：內置掉電保存功能，無需外接UPS

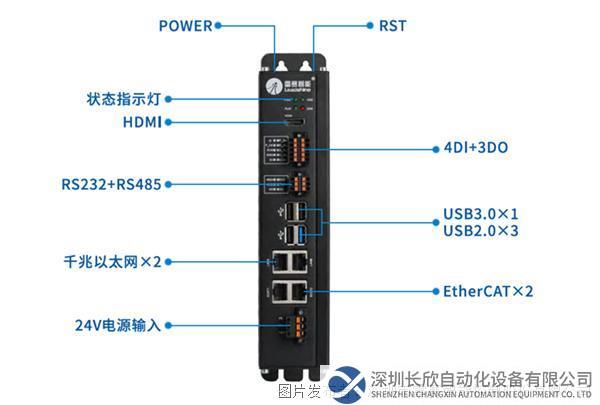

端口介紹

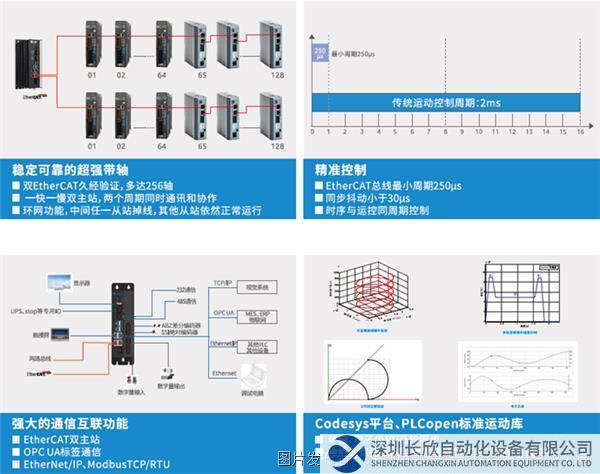

功能簡介

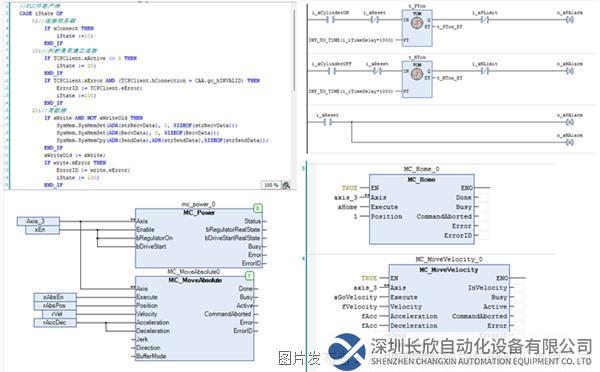

編程軟件

集時序、運動、HMI（可選TargetVisu 可視化組件）于一體的LeadSys編程開發環境，符合IEC61131-3國際標準的6編程語言，友好的拖拽式組態、在線調試、變量跟蹤、仿真運行。

圖一：可視化組態

圖二：IEC61131-3國際標準編程語言

圖三：trace變量跟蹤

應用領域

廣泛應用于光伏、鋰電、半導體、包裝、物流、特種機床等行業高端自動化設備。

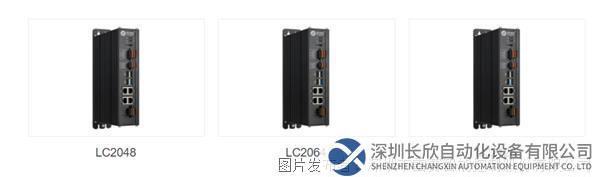

系列型號

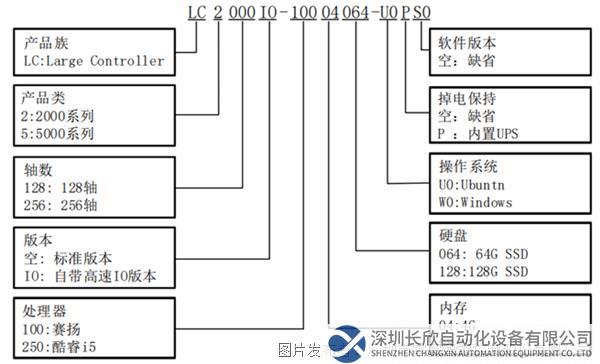

命名規則

尺寸說明

■ LC2000系列產品安裝尺寸（單位：mm）

規格和參數
