伴隨著全球工業復蘇和經濟發展，軌道交通行業正在迎來新一輪的高速增長，為確保機車能夠按預定的速度，平穩、安全、可靠，正點地運行，必須對車輛和軌道的加工、建設加以嚴格的質量要求，使其能夠完全滿足設計要求。?？怂箍狄灾π袠I(yè)用戶打造優質高效、節能環保、舒適降噪的軌道交通系統為己任，圍繞著激光跟蹤儀、關節臂、結構光掃描儀等便攜式測量系統，推出了一整套全面的智能化測量解決方案，為實現軌道交通行業的蓬勃發展提供了強有力的支持。

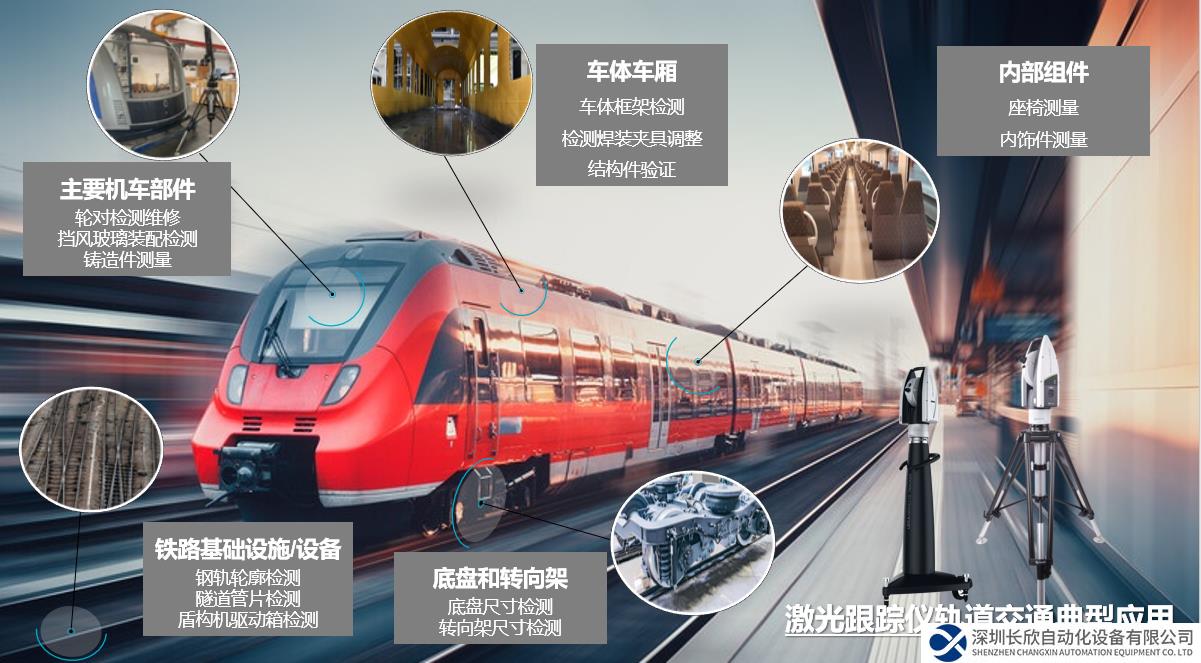

本期專題，我們將聚焦海克斯康Leica絕對激光跟蹤儀，它具有超大測量范圍和極高的測量精度，專為解決各種大中型部件的現場檢測而開發，是軌道交通行業用戶不可獲取的絕佳測量解決方案。從鐵路基礎設施到隧道專用設備，從機車車體到車廂內飾，從底盤轉向架到輪對軸箱，Leica絕對激光跟蹤儀的應用涵蓋軌交行業的方方面面，為用戶提供了精準、高效、便捷的現場測量解決方案，以下是其中的一些典型應用和新興方案：

隧道管片模具檢測方案

* 圖片來自網絡

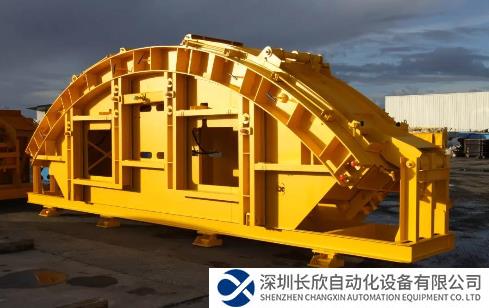

地鐵隧道混凝土管片是盾構施工的主要裝配構件，也隧道的最內層屏障，直接關系到隧道的整體質量和安全。單塊管片的重量通常在1-3噸不等，加工需用使用大體量的鋼模具來實現，為了保證管片的質量滿足設計要求，必須要對管片模具進行精確的尺寸和形狀精度檢測。

每環隧道通常由6-12片管片拼裝而成，用戶不僅需要測量模具的外圓弧曲面輪廓度和定位的圓弧弦長，還要同時保證單個型面的加工誤差以及對整體弧長和型面做高精度定位。由于模具存在體積大、噸位重、運輸不便、拼接次數多的情況，所以用戶迫切需要一套精度高，效率快，便攜性好的現場測量解決方案。

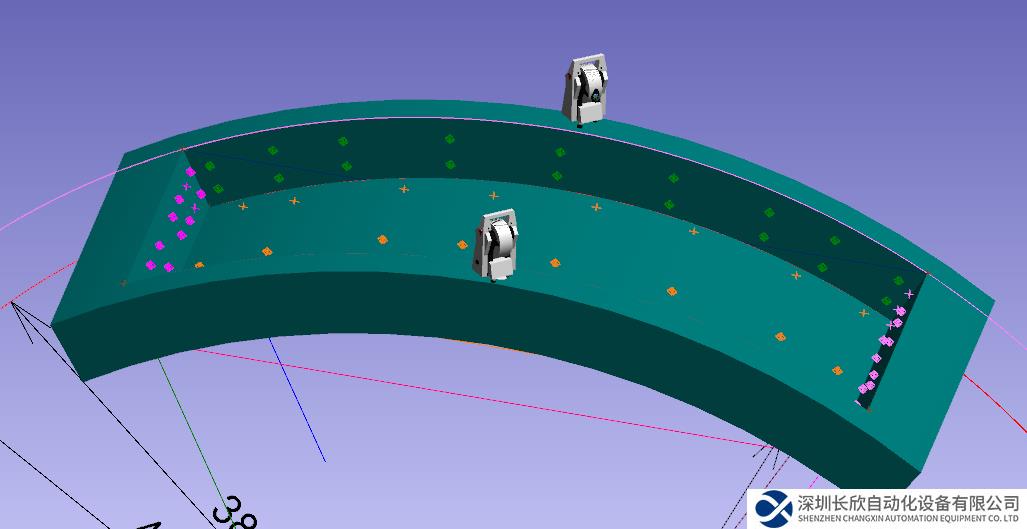

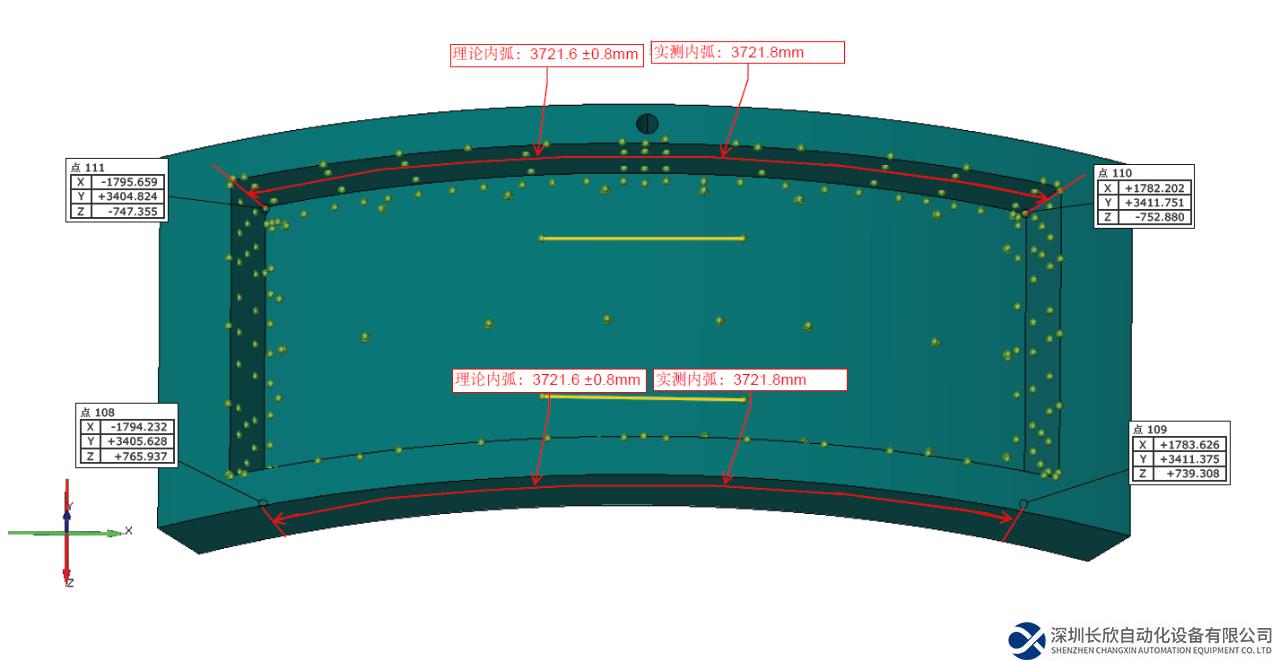

?？怂箍祰@著Leica激光跟蹤儀推出的隧道管片模具檢測方案，能夠高效精確地完成大尺寸管片模具的現場測量。借助Leica AT960、AT500等絕對激光跟蹤儀以及PC-DMIS、INSPIRE等專業的檢測分析軟件，用戶能夠快速實現測量數據與CAD模型的對齊，完成工件表面加工誤差、型腔曲面點、2D截面線、內腔定位曲面點、弦長及弧長精度評價等檢測要求，并能提供整個型腔裝配好之后的曲面輪廓度偏差以及靈活多樣的數字化報告。采用該方案后，此類模具的檢測一般僅需半小時即可完成，原先不易測量的一些3D尺寸數據也能輕松獲取，有效解決了用戶一直以來的測量瓶頸。

盾構機驅動箱現場測量方案

* 圖片來自網絡

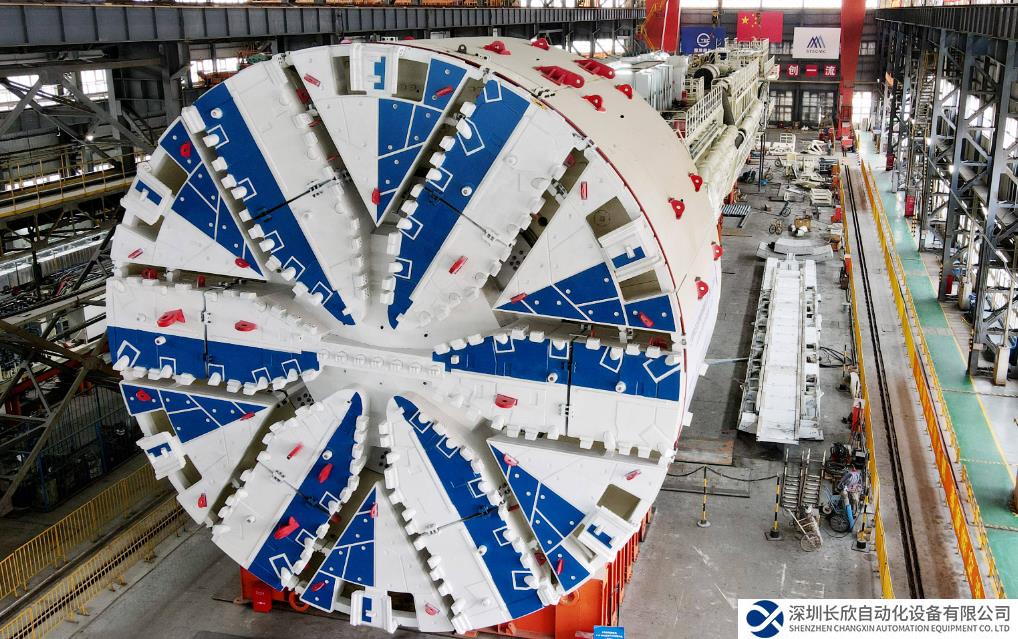

隨著軌道交通行業快速發展，盾構機已被廣泛應用于城市地鐵建設和隧道施工中。驅動箱是盾構機核心部件之一，有著極高的加工精度，為了確保盾構機的質量和可靠性能，用戶必須對盾構機軸孔端面高度差、位置度、同軸度等關鍵尺寸進行嚴格的測量和質量控制。

但是，盾構機驅動箱的檢測卻不是一般測量設備可以勝任的。一方面由于它尺寸大、重量重、運輸不便，因此更需要可靠的現場測量設備； 另一方面，它的精度要求卻不低，一些關鍵尺寸的公差范圍都在0.05mm以內，普通的現場測量設備很難同時兼顧大尺寸和高精度的測量要求。

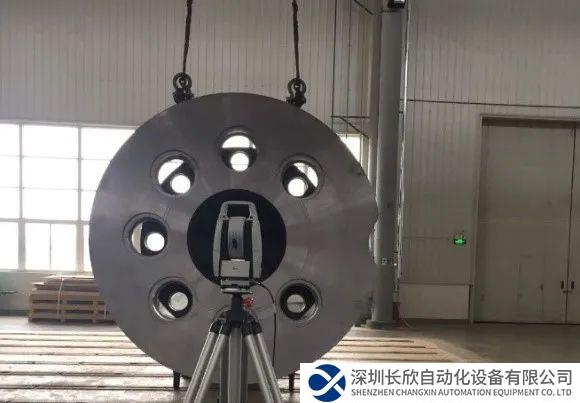

為了解決客戶的這一測量難題，海克斯康提供了盾構機驅動箱現場測量方案。它以Leica AT500絕對激光跟蹤儀為數據采集設備，結合高性能反射球以及專業測量分析軟件，能夠輕松實現關鍵尺寸的精確測量。Leica AT500擁有半徑160米的超大測量范圍，采用集成式控制器并可以通過內置電池供電，支持WIFI無線連接、支持IP54防護和PowerLock斷光續接等功能，即使是車間現場也可放心使用，完全滿足盾構機齒輪箱測量所需的一切要求。

轉向架自動測量解決方案

轉向架是軌道車輛結構中最為重要的部件之一，其質量優劣直接決定了車輛的穩定性和乘坐舒適性，因而需要對產品質量加以嚴格管控。傳統的轉向架檢測方式多以手動測量為主，更適合于單件或小批量檢測，隨著產品需求的日益增多和自動化技術的快速發展，效率更高的轉向架自動化現場測量方案也逐漸成熟，并得到了越來越多客戶的青睞。

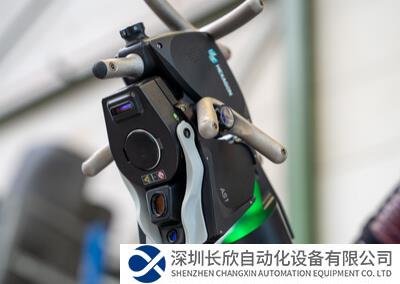

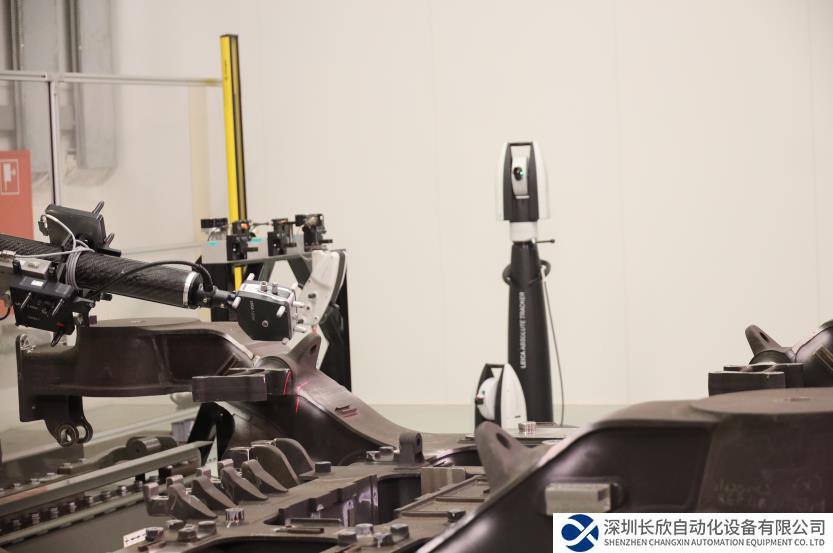

?？怂箍低瞥龅母檭x轉向架自動測量解決方案，專為實現轉向架的全覆蓋測量而設計。它采用旗艦級的AT960絕對激光跟蹤儀和AS1/T-SCAN5高性能激光掃描測頭，與機器人及導軌配合，能夠實現機車轉向架的高速掃描檢測。無論是轉向架上的關鍵孔位和尺寸，還是工件表面的輪廓形狀，該方案憑借出色的掃描性能和測量精度，都能為用戶帶來令人滿意的測量結果。此外，該方案還提供離線編程功能，可以能幫助客戶大幅提高測量效率，節省人工和時間。

為了提高點云質量和掃描效率，用戶在本方案中還可以選擇最新的AS1系列藍光掃描測頭。AS1基于獨特的SHINE技術而開發，能夠提供一流的掃描精度和數據質量，即使面對最具挑戰性的零件表面，也可以在不噴涂顯影劑的情況下，快速、精確地完成各種材質零部件的數據采集。

Leica絕對激光跟蹤儀自推出以來，一直是大尺寸測量領域的明星產品，目前擁有AT960、AT500和ATS600等多個系列產品，并提供了PowerLock斷光續接、WIFI無線連接、電池供電、全景相機、環境監測站等一系列先進功能。Leica激光跟蹤儀在軌道交通行業應用廣泛，無論是觸測還是掃描，無論是手動測量還是自動檢測，?？怂箍刀寄芴峁┝羁蛻魸M意和信賴的產品和方案。憑借著不斷的技術創新和絕佳的產品性能，Leica激光跟蹤儀已經贏得了龐巴迪、阿爾斯通、Stadler、中車等國內外知名企業用戶的廣泛肯定，而隨著近年來國內軌道交通行業的蓬勃發展，?？怂箍狄矊⒗^續為其提供最為有力的技術支持。
