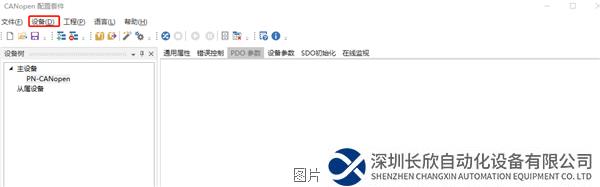

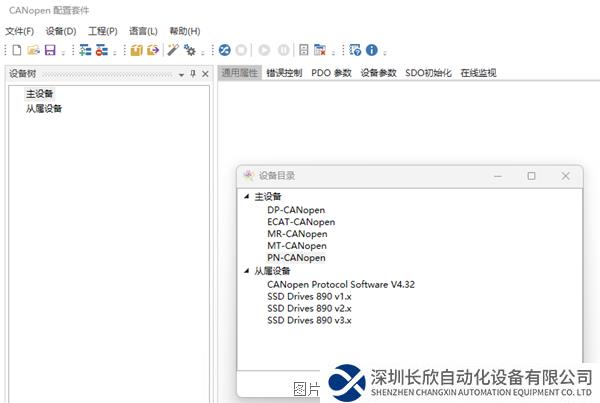

1、首先新建一個工程，在CanOpen轉Profinet網關配置軟件中添加主站設備，如下圖；

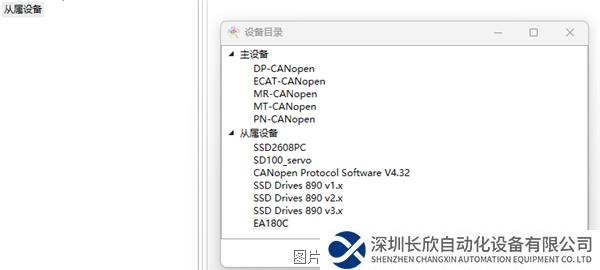

2、在CanOpen轉Profinet網關設備點擊導入EA180C CANOPEN總線型伺服 EDS 文件，右鍵添加從屬設備；

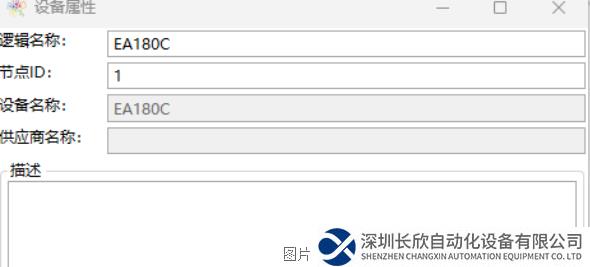

3、設備設置站地址，如圖；

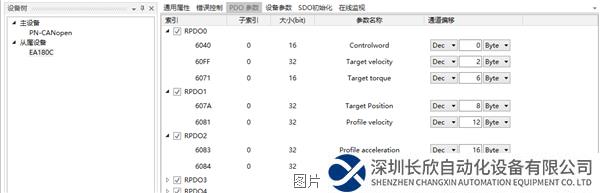

4、設置通道偏，此偏移為每個子索引對應在 PLC 內的相對位置，如下圖；

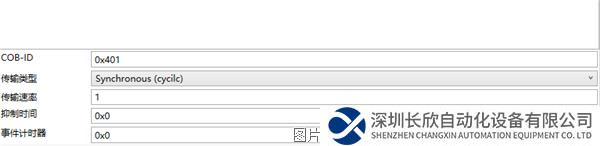

5、在CanOpen轉Profinet網關軟件中設置TPDO和RPDO 的傳輸方式為周期同步（如果使用默認事件觸發，變頻器會丟數據），如下圖；

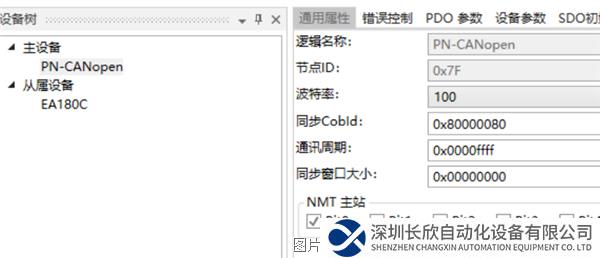

6、設置同步周期，可以根據實際需要設置合適的值，如下圖；

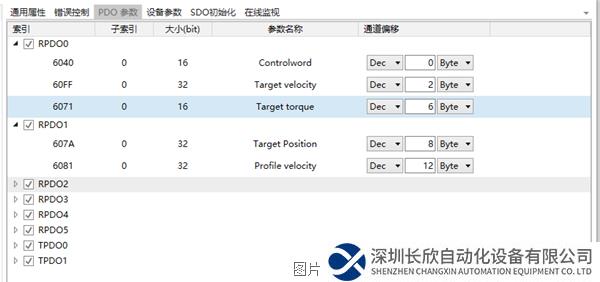

7、確認配置索引順序和偏移，第二個站通道偏移順序累加，如下圖；

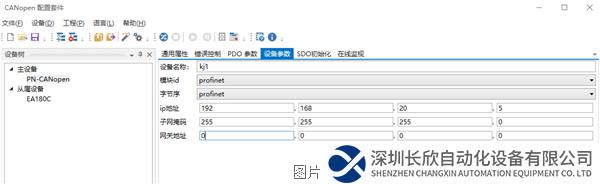

8、設置CanOpen轉Profinet網關設備名稱和 CanOpen轉Profinet網關IP 地址，（注意：一定要和博途設置一致）；

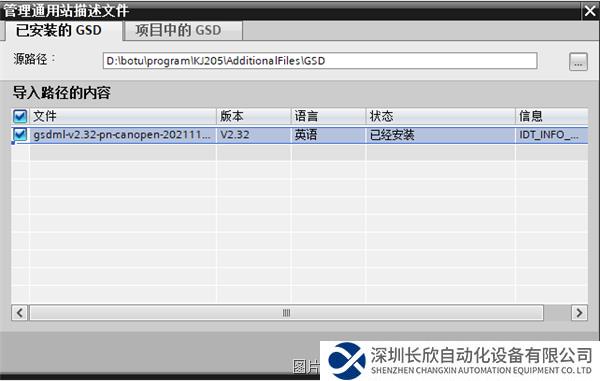

9、請注意在配置博途之前安裝 GSD 文件；

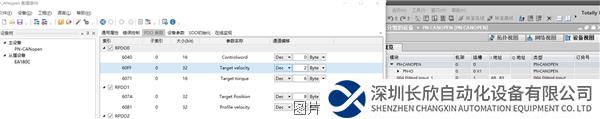

10、每個從站對應 4DWORD(16字節) 輸入和4DWORD(16字節)輸出，那么按照配置軟件pdo參數為12個字節的數據量對應監控表對應關系如下；

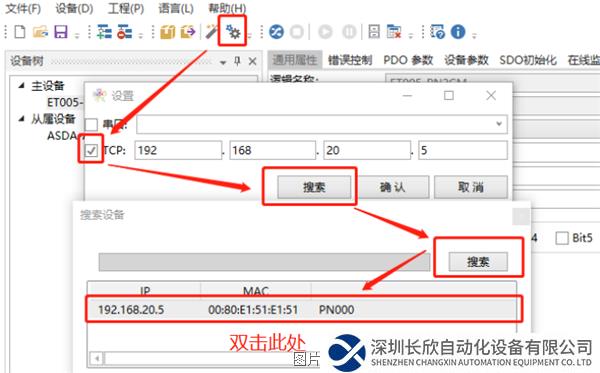

11、最后配置完成，點擊工程，點擊生成，然后設置通訊串口，選擇正確TCP口，進行下載；

12、雙擊帶有IP 地址和 MAC地址顯示條后返回提示創點擊確認，根據配置軟件上TPDO和RPDO在博圖組態監控表里進行指令發送及接收；
