今年3月份上市了我們西克顏色傳感器家族的“旗艦機”——CSS高性能顏色傳感器，以超強的顏色識別能力和長距離并且可自動聚焦功能而廣受市場好評，甚至被應用到本應該使用視覺相機的場景。

點擊藍字查看文章↓

新品上市 | CSS高性能顏色傳感器

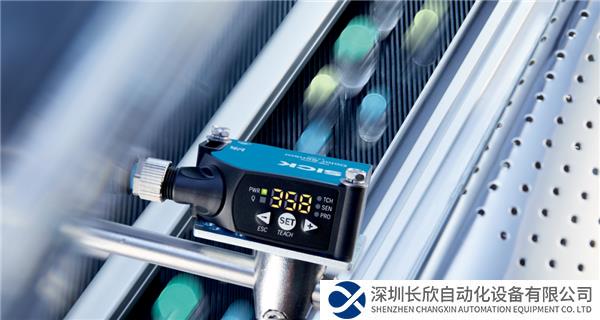

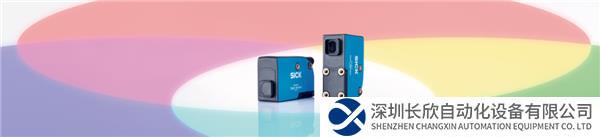

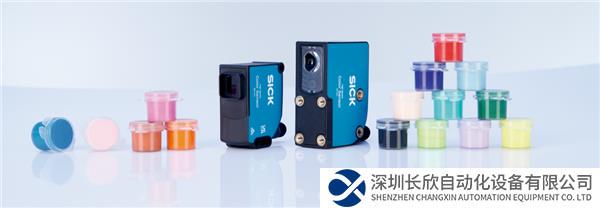

今天很高興再告訴大家個好消息，西克顏色傳感器家族又添了一名猛將，“青春版”——CSS/CSX高速顏色傳感器隆重登場了！

01、產品特點

高速響應

CSS/CSX高速顏色傳感器開關頻率13.8kHz，響應時間36us，速度比老款顏色傳感器CS8快2倍。

快到什么程度呢？哪怕在一個以超高速度9000米/分鐘運行的印刷生產線上，兩個被測色標之間的距離只要大于5.4mm（=36μs*0.15mm/μs），就可以穩定檢測。

在目前實際生產中，很多生產線的速度只有60~300米/分鐘，兩個被測色標的間距只要大于0.18mm（一個硬幣的厚度）就能被穩定檢測。

所以對CSS高速顏色傳感器來說，只會有生產線速度不夠快，沒有CSS跟不上的情況出現。CSS將能幫助客戶允許更高的處理速度，開發更高速的生產線，提高生產效率。

識別顏色高達24種

CSS/CSX顏色傳感器無需外接任何控制器，就有4個開關量輸出，一次可識別4種顏色。

通過開關量編碼的形式，可檢測15種顏色，不需要通過IO-link或者M(jìn)odbus等接口。

如果通過IO-link接口，還可以檢測24種顏色。

輸出顏色值(例如RGB/L*a*b)

量化示教和實際測量值之間的差異 （顏色對比差異），可以讓客戶獲得更多信息，在原始數據加上處理過的數據，調節更簡單直觀。

安裝兼容性好

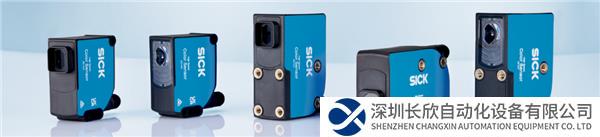

CSS和CSX功能一致，只是CSX外殼尺寸大一些，CSX可以兼容西克自家的CS8/KTX/KT5W等傳感器安裝尺寸，客戶無需重新制作安裝支架。

標配IO-Link接口，更智能

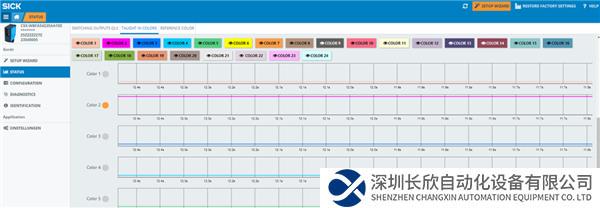

通過IO-Link接口，讓調試快速簡單，方便快速診斷故障，監控和調整，還可將檢測數據可視化，實現更多可能。

02、產品參數

? 檢測范圍：13mm/60mm

? 光斑尺寸：2mm x 4mm/?12mm

? 開關頻率：13.8k Hz

? 輸出數量：2個或4個

? 外殼尺寸：26mm x 62mm x 47.5mm

? 設置：?jiǎn)沃凳窘蹋嘀凳窘?/p>

? 通訊接口：IO-link，RS485

03、應用場景

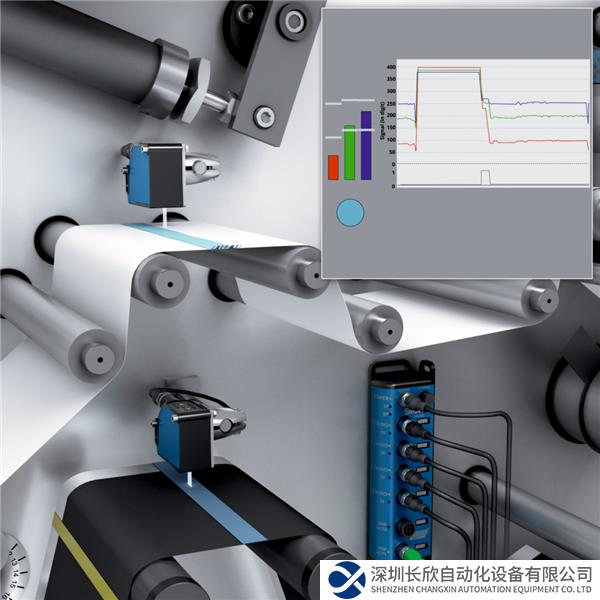

1、標記/物體定位

檢測標記，標簽和拼接口的顏色

(包裝，電子，鋰電卷繞機，太陽能行業)

鋰電客戶案例分享

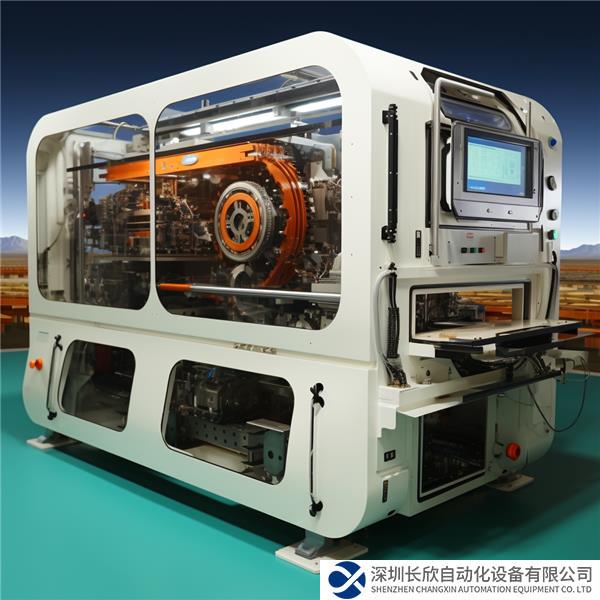

在鋰電行業的卷繞機，疊片機中，常常需要對極片/隔膜材料檢測上方膠帶有無，以便下一步裁切或者卷繞。

使用CSS高速顏色傳感器，即使膠帶由于張力不穩造成抖動影響，依然可以穩定檢測膠帶顏色并輸出。結合IO-Link網關，更可以實現遠程設置以及提取RGB數值。

客戶受益：

1. CSS支持同時讀取多種顏色，無需頻繁設置傳感器

2. 多點示教保證抖動場合依然穩定檢測，提高生產效率

3. IO-LINK雙向通訊，可以遠程監控?cái)?shù)據和修改參數

3C電子行業客戶案例分享

客戶在激光切割前需要對區分透明玻璃的顏色，同時需要提取RGB值給上位機做驗證和校準。

但存在以下三個難題：

1. 透明玻璃容易造成光源穿透，普通傳感器無法檢測；

2. 玻璃顏色多樣而且共線生產，傳感器需要具備同時識別多種顏色玻璃的功能；

3. 原方案RGB值提取需要通過視覺產品完成，開發難度大。

通過CSS+SIG200組合方案，客戶只需要簡單示教便可以最多同時識別15種玻璃的顏色，同時CSS的測量RGB值通過SIG200上傳到上位機。實現簡單高效，穩定檢測的需求。

*Cocreate with AI

2、快速分類

快速分類不同顏色的物體，例如：

零部件(汽車/機械制造行業)

安瓶蓋檢測 (快消品/醫藥行業)

容器或者托盤(物流行業)等。

醫療行業客戶案例分享

客戶需要從冷藏血庫中拿出血清袋和血漿袋并進行分類，而血清的顏色并不是統一的黃色，有的是淡黃色，有的是深黃色，血漿也一樣，顏色不是統一的紅色。

以前客戶需要分揀的時候靠的是人工肉眼識別，而且需要人站在冷庫里進行操作，效率慢易出錯不說，人也頂不住冷庫的低溫，健康容易受到危害。

在冷庫里安裝CSS之后，通過CSS強大的顏色識別能力和多點示教功能，可以同時把不同深淺的黃色血清進行示教錄入CSS芯片里，當檢測黃色的血清時就統一輸出信號1，檢測到紅色的血漿就輸出信號2。

很好解決了客戶的痛點，不僅提高了客戶的識別效率和準確度，不再需要人站在冷庫里進行檢查，減少了人力成本，更重要的是保障了客戶的人身安全。

*Cocreate with AI

日用品行業客戶案例分享

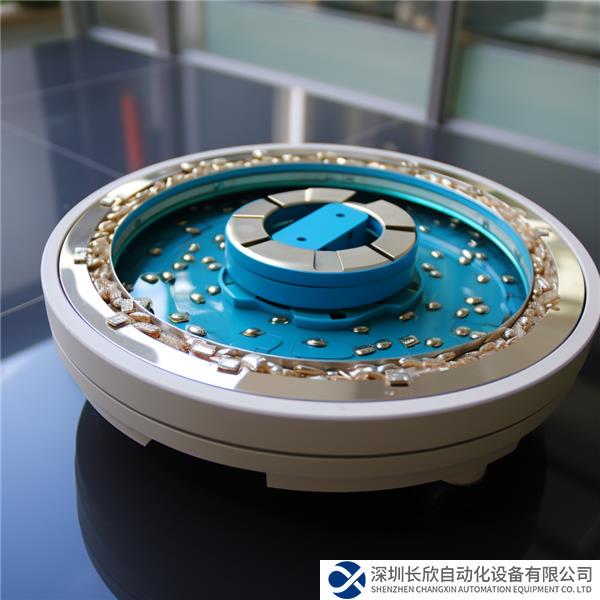

振動盤是用來把物料篩分排列順序的設備?？蛻暨@次需要篩分的是一個食品盒蓋子，需要把篩分出來的蓋子都正面朝上。

CSS憑借著超強的顏色+光澤度（C+I）的雙重識別模式，即使蓋子正反面顏色一樣，根據瓶蓋光滑的正面和有凹槽的背面的不同，CSS都能準確的判斷瓶蓋的正反，輸出對應的信號給到振動盤進行下一步動作。

CSS成功解決了客戶的難題，提高了識別的準確度，并提高了生產效率。

*Cocreate with AI

同樣也有其他客戶用CSS高速顏色傳感器來判斷一些產品的固定位置，是否有安裝好了對應的零配件，確認物品的有無，進行防呆等等的案例，以后再繼續分享。

04、產品對比

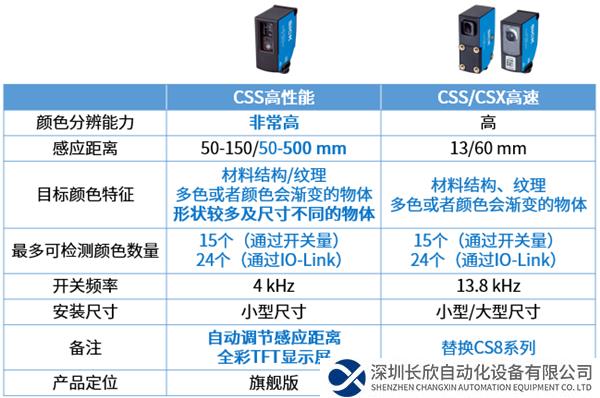

最后我們用兩張圖，再來復習一下CSS/CSX高速和CSS高性能的異同點，幫助大家選擇適合自己需求的CSS。

簡單地總結：

如果檢測距離需要較長（如500mm）的，就可以選CSS高性能顏色傳感器；

如果檢測距離需要較短（13mm或60mm）的，就可以選CSS高速顏色傳感器。
