海克斯康工業軟件WORKNC，是世界領先的模具制造2-5軸CNC編程軟件，目前世界上80%以上的歐美、日韓汽車廠商和其協作廠家都在使用WORKNC進行汽車模具的生產。WORKNC現在可使用DESIGNER Companion快速創建CAM加工項目。

DESIGNER是?？怂箍倒I(yè)軟件的CAD產品，可與其生產制造軟件系列產品中的任意一款CAM軟件搭配使用，作為CAM軟件的前端設計及修改模型工具，連接設計與制造，填補CAD與CAM之間的空白。DESIGNER為CAM、添加毛坯、夾具、編輯帶有擴展或覆蓋孔的面而準備零件的完美工具。

在DESIGNER軟件中，允許處理實體和曲面。此外，用于電極設計和逆向工程的新的強大模塊，與?？怂箍涤布耆?，也可作為成本選項提供。

接下來，通過以下幾步的簡單操作，使用DESIGNER Companion進行CAD建模，并發送到WORKNC 速建加工項目。

01

創建

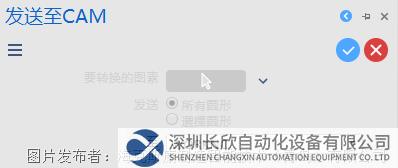

在WORKNC安裝過程中激活I(lǐng)nstall DESIGNER Companion選項，準備好CAD模型后，“發送到CAM”按鈕允許您啟動命令，從DESIGNER創建工作區：

中間對話框允許您選擇要使用的產品；在這里選擇WORKNC：

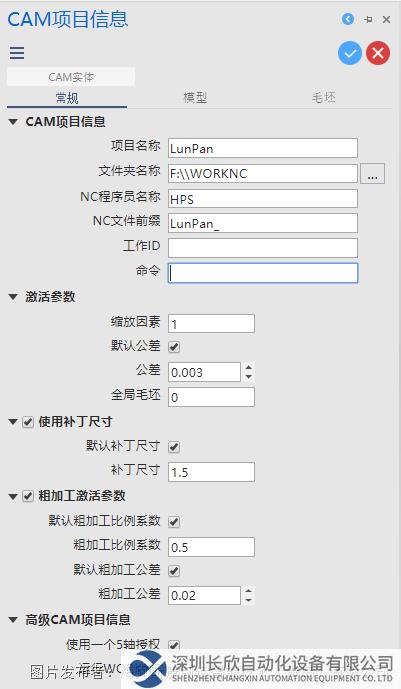

驗證后，將啟動創建命令?！俺Ｒ?guī)”選項卡允許定義有關項目的所有參數和信息：

02

設置參數

“模型”選項卡允許從圖形區域中選擇幾何圖形和工作平面。如果有多個圖紙實體，則可以通過選擇以下三個選項之一對其進行分組：將所有圖紙實體分組為一個（單個WNC文件）、按層分組（每層一個WNC文件）或按顏色分組（每種顏色一個WNC文件）。

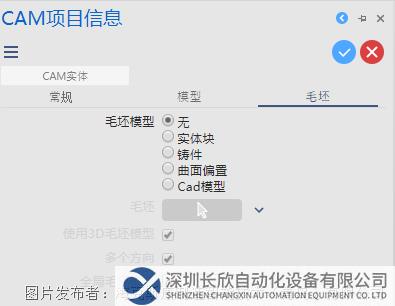

“毛坯”選項卡允許初始化庫存模型。

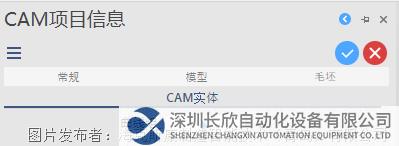

“CAM實體”選項卡允許選擇輪廓，以便將其作為曲線集導出到WORKNC中。也可選擇多個配置文件，然后在WORKNC中將它們組合在一起。
