緊密貼合的周轉箱正面&底面

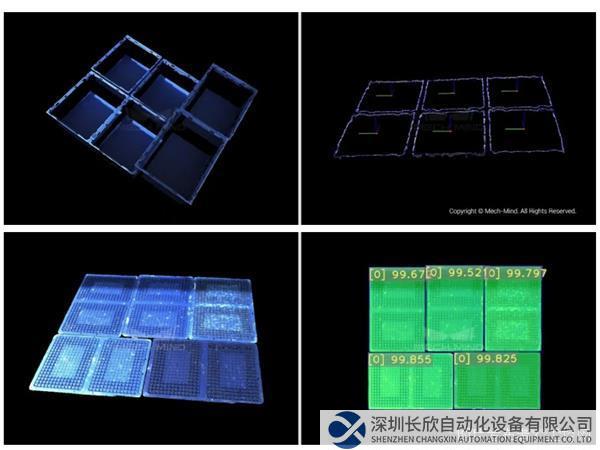

點云圖及識別結果圖，Mech-Eye DEEP @ 2 m

01

02

03

解決方案及優勢

01

方案構成

• 周轉箱/料箱運輸?shù)轿?，PLC/機器人告知視覺系統進行拍照。

• Mech-Eye對最高層箱體進行拍照，生成完整、細致、清晰的點云數據；Mech-Vision對點云進行處理（點云預處理、模板匹配、位姿矯正等），輸出位姿，并根據需求進行箱體尺寸計算、垛型校驗；Mech-Viz獲取箱體位姿，進行碰撞檢測、規劃抓取，引導機器人執行拆垛作業。

• 直到整垛拆完，視覺系統上報拆垛完成信號，等待加料。

02

無懼各類復雜環境 成像清晰完整

• Mech-Eye多種型號，支持遠/中/近不同工作距離；體積緊湊，滿足復雜多樣的安裝環境。梅卡曼德能夠根據實際工況為客戶提供契合的3D相機及安裝方案。確保相機視野完整覆蓋拍照區域，點云清晰完整。

依據現場情況，將相機安裝于支架上，保證視野，柔性搬運

先進AI算法應對各種來料形態

• 性能強大的機器視覺軟件，內置AI算法可應對緊密貼合、一致性差、底面朝上的箱體。內容物反光、外溢等情況亦不影響識別。

智能程度高物料周轉更穩定

• 可根據來料垛型，智能規劃抓取順序及單次抓取數量。

• 智能碰撞檢測及運動軌跡規劃，更好應對現場布局緊湊等問題，提升廠內物料流通穩定性。

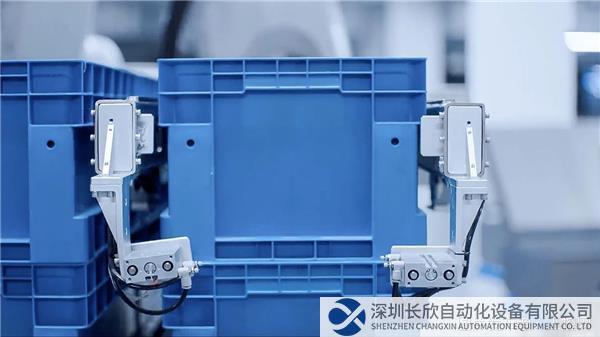

• 精確識別箱體長、寬，根據識別結果計算箱體尺寸，調節夾具行程；多抓時，視覺系統對箱體間距進行判斷，小于設定閾值時報警，避免碰撞發生。

箱體間距判斷

應用實例

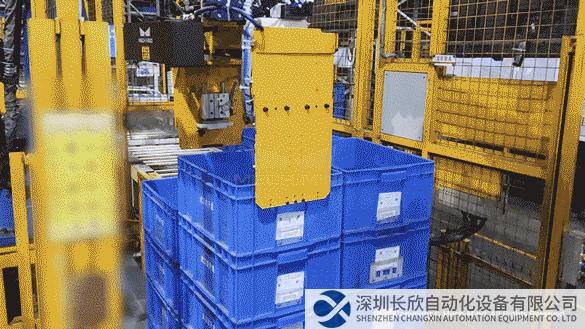

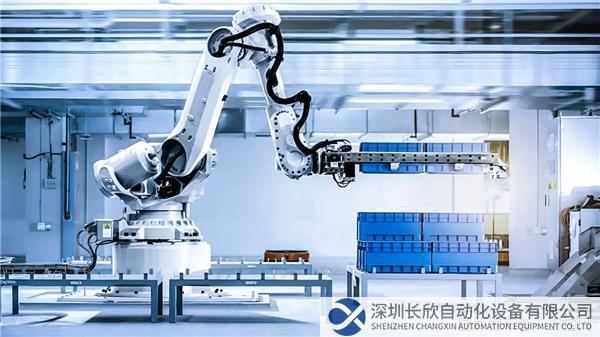

某大型汽配廠| 3D視覺引導周轉箱拆垛

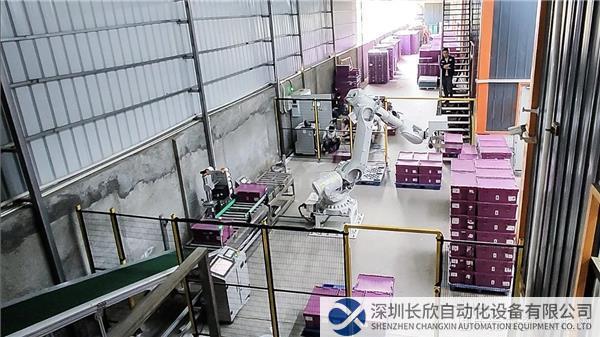

案例現場

3D相機及安裝方式：Mech-Eye LSR L，臂載式安裝。

滿垛尺寸：1200×1260×1470 mm（長×寬×高）。

項目亮點：

• Mech-Eye DEEP大視野，大景深，支持現場2.4 m的超高垛型。

• 深度學習算法可應對周轉箱壁薄、緊密貼合、箱內零件干擾等情況。

• 可應對不同時段、不同強度的環境光干擾。
