熱像儀鏡頭接口

對于紅外熱像儀而言，鏡頭是一個重要的部件，它會直接影響熱像圖質量和測溫精準度。鏡頭接口種類繁多，例如 C 接口、CS 接口和 S 接口等，這些接口究竟有什么區別呢？如何選擇與熱像儀鏡頭接口兼容的鏡頭呢？

C 和 CS 接口熱像儀的后法蘭距離

C 和 CS 接口鏡頭都是大多數工業 CCD 熱像儀和鏡頭所采用的螺紋鏡頭接口。C 和 CS 接口設備之間的差別是鏡頭法蘭（外殼上與熱像儀對接的部分）與鏡頭焦平面（CCD 傳感器必須定位于此）之間的距離。這叫做后法蘭距離。

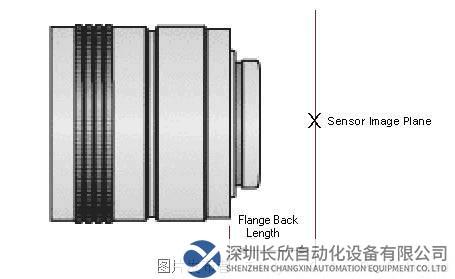

典型 C 或 CS 接口鏡頭的示意圖

C 接口鏡頭的后法蘭距離規格為 17.53 mm，CS 接口鏡頭為 12.53 mm。但是，在 FLIR 熱像儀上，由于 1 mm 的紅外截止 (IRC) 濾光片和 0.5 mm 的傳感器封窗的存在，實際的距離要加一個補償量。這兩個玻璃片位于鏡頭和傳感器圖像平面之間。FLIR 在彩色熱像儀上安裝了這種 IRC 濾光片；在單色熱像儀中，IRC 被透明的玻璃窗取代。傳感器封窗由傳感器制造商安裝?？紤]到這些玻璃部件的折射，后法蘭距離要在標稱值基礎上加一個補償量。

如果使用 CS 接口的熱像儀和 C 接口的鏡頭，可以加一個 5mm 墊片，以實現正確的對焦。但如果使用 C 接口的熱像儀和 CS 接口的鏡頭，則無法實現正確對焦。

與 M12 顯微鏡頭的兼容性

M12（有時稱為 S 接口）光學器件常用來替代 C 接口或 CS 接口光學器件，因?yàn)樗鼈兊某叽巛^小、c 金屬較低、鏡頭和 CS 轉 M12 適配器，以及一些預裝 M12 鏡頭接口的熱像儀。

FLIR 的鑄造金屬 M12 鏡頭底座由鋅合金制成，可安裝更大格式的傳感器，如 Sony ICX445 CCD 和 Sony IMX035 CMOS。其他功能包括用于調整光背焦距的固定螺絲、用于使鏡頭底座與熱像儀電路板精確對齊的定位銷，以及 IRC 濾光片。

FLIR 還提供 CS 轉 M12 鏡頭適配器，用于將 M12 鏡頭連接到配備 CS 接口鏡頭底座的熱像儀。

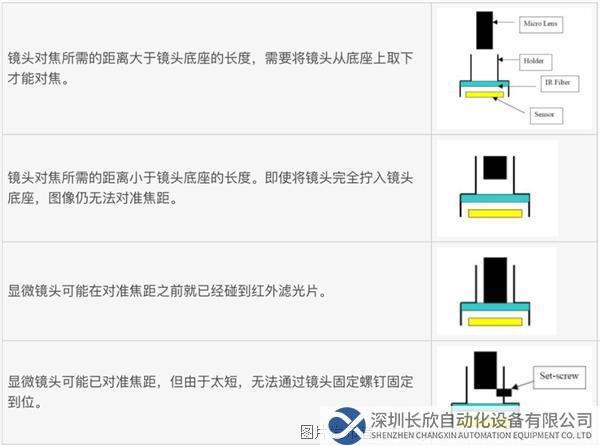

特定的廣角（短焦距）M12 鏡頭可能存在一些兼容問題。兼容問題主要是由于光背焦距的差異所致，如下所述。

鏡頭焦距

選擇鏡頭時的另一個重要考慮因素是焦距。焦距大約等于傳感器對角線尺寸的鏡頭可以再現對人眼而言正常的觀察視角。焦距比正常值短的鏡頭（又稱“廣角鏡頭”）可以捕捉更大的視野。焦距比正常值長的鏡頭，（即“長焦鏡頭”）捕捉的視野較小。因此，在考慮焦距時，必須考慮傳感器尺寸、要捕捉的視野，鏡頭與拍攝對象之間的大致距離，又稱“工作距離”。

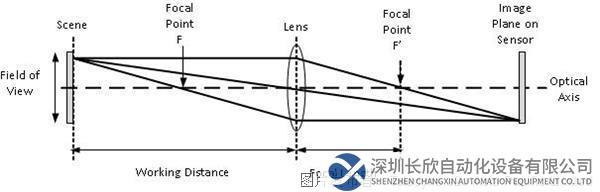

焦點是光軸上所有與光學軸平行的入射光線相交的位置。當景物上的同一點發出的光線經折射后，交匯于圖像平面上的同一點時，就實現了對焦。此概念如下圖所示。請注意，對于對稱透鏡，焦點 F 和 F’ 與透鏡等距。穿過 F 的光線經折射后，沿著與光軸平行的方向到達圖像平面。

焦距、工作距離與圖像距離的關系如高斯透鏡公式所示：

在許多成像應用場景中，工作距離遠遠大于圖像距離。在這種情況下，上述公式可以近似為：

可以看到，圖像距離大致等于焦距。針對這種情況的簡化版光線示意圖如下所示，圖中只畫出了從傳感器邊緣發出的主要光線。這些光線穿過透鏡中心，且方向不改變。

在這種情況下，焦距的近似值如以下公式所示：

對于微距攝影等近距離應用場景，由于工作距離并不顯著大于焦距，圖像距離不能近似為焦距。上述等式（工作距離較近和較遠均適用）的更準確形式如下式：

許多鏡頭供應商在其網站上提供鏡片選擇計算器，該計算器根據焦距公式的近似形式生成推薦焦距。由于計算很簡單，因此如果有疑問，可在已知傳感器尺寸的情況下手動完成。傳感器尺寸通常以幾分之幾英寸的單位給出，出于歷史原因，無法直接得出傳感器有效成像區域的實際尺寸。下表列出了幾種標準傳感器尺寸的寬度、高度和對角線長度。

例如，假設某個應用場景采用 1/2” 傳感器、100 mm 的工作距離和 50 mm 水平視野。從表格中看，1/2” 傳感器寬 6.4 mm，高 4.8 mm，對角線長度 8 mm。為了達到指定的水平視野，我們采用下式：

或者采用精確公式：

用精確公式計算的焦距為 11.3 mm，用近似公式計算的焦距為 12.8 mm。此偏差隨工作距離與焦距相對比例的減小而增加。

在選擇最符合要求的焦距后，可能需要調整工作距離，以達到所需的視野。此外，請記住，焦距較短的鏡頭通常會呈現明顯的畸變。實際的畸變程度取決于所使用的具體鏡頭，并且可能對實際視野有較大影響。上述公式忽略了畸變。如果鏡頭畸變程度較大（例如 > 10%），則上述公式的準確性不足以預測焦距，只能用作起點。應查閱鏡頭數據表。通常，廣角和魚眼鏡頭會為針對其所支持的每一種傳感器格式規定視場角。此視場角應用于計算給定視場的工作距離（以距離單位表示）。

傳感器尺寸

在購買鏡頭時，應確保鏡頭與熱像儀所使用的圖像傳感器的光學尺寸（如 1/3"、2/3" 等）兼容。鏡頭投射的圖像必須能夠覆蓋整個傳感器。用于較大傳感器（如 2/3”）的鏡頭通?？梢部捎糜谳^小的傳感器（如 1/3"），但可能會損失分辨率（見下文）。

用于較小傳感器（如 1/3”）的鏡頭不能用于較大的傳感器（如 1/2”），因?yàn)檫@樣鏡頭很可能無法投射足夠大的圖像來覆蓋整個傳感器，從而會導致暈影。在這種情況下，圖像的四角可能看起來模糊、發暗甚至完全變黑。

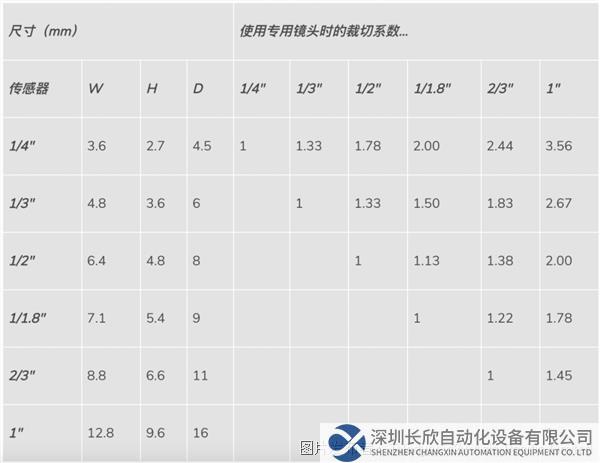

下表顯示了不同尺寸傳感器的有效區域的近似寬度 (W)、高度 (H) 和對角線長度 (D)，以及與將某些鏡頭用于較小傳感器相關的裁剪系數。例如，假設我們?yōu)橐粋€(gè) 1/3” 的傳感器配備了 6 mm 的鏡頭，并且想知道哪種鏡頭用于 1/4” 的傳感器時具有相同的視野。1/3” 傳感器和 1/4” 傳感器相比的裁切系數為 1.33。因此，應該選擇 6 mm / 1.33 = 4.5 mm 的焦距。

傳感器空間分辨率和百萬像素級鏡頭

選擇鏡頭時的另一個重要因素是傳感器總面積所對應的像素?cái)?shù)量。此衡量參數通常與像素（像素單元）的尺寸成反比，像素?cái)?shù)目越高，單個像素越小，距離越近。而傳感器上的像素間距越小，記錄（采樣）微小細節的能力就越強。這種能力被稱為空間頻率或空間分辨率。高密度傳感器需要用高質量光學組件制成的百萬像素 (MP) 級鏡頭，其光學組件可以以和傳感器分辨率相同或更高的分辨率投射圖像。

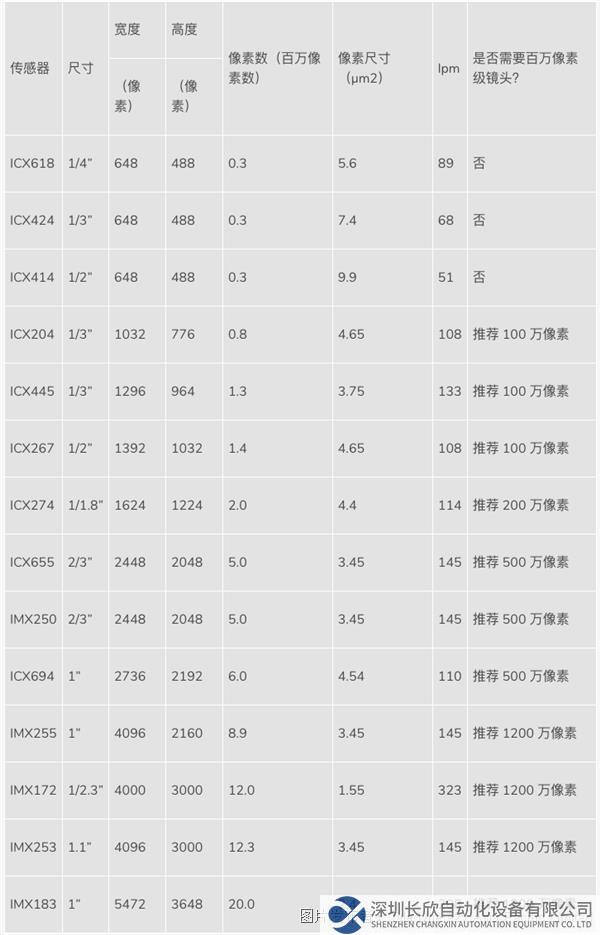

下表顯示了 FLIR 熱像儀中使用的傳感器樣例，以及是否應該使用百萬像素級鏡頭。建議對百萬像素級傳感器采用百萬像素級鏡頭。對于數百萬像素的傳感器，鏡頭的百萬像素等級應達到或超過傳感器的百萬像素?cái)?shù)。百萬像素級傳感器如果使用常規鏡頭，可能會導致圖像模糊，因?yàn)殓R頭可能無法為傳感器提供足夠高的分辨率。雖然百萬像素級鏡頭可以用于非百萬像素級傳感器，但從性?xún)r(jià)比角度，這樣做不可行。

鏡頭格式最好也和傳感器格式相匹配，以獲得最佳性能。例如，100 萬像素，2/3” 格式的鏡頭如果用在 100 萬像素，1/3” 傳感器上，可能無法發揮出最佳性能，因?yàn)閭鞲衅髦荒懿蹲界R頭產生的全部細節中的一部分。100 萬像素，1/3” 鏡頭由于傳感器面積較小，可提供比 100 萬像素，2/3” 更高的分辨率，以便捕捉相同程度的 100 萬像素圖像內容。

傳感器空間分辨率以每毫米的線對（lpm 或 lp/mm）數來衡量，表示傳感器可以分辨的重復黑/白條對的最小尺寸。一個 1/3"，130 萬像素的傳感器，如 Sony ICX445，其像素大小僅為 3.75 微米，分辨率約為 133 lpm（1/3.75 μm × 1/2 × 1000 μm/mm）。百萬像素級鏡頭可以投射細節更豐富的圖像，以利用更高像素密度的小格式百萬像素級傳感器，如 Sony ICX445（1/3"，130 萬像素）或 Sony ICX655 （2/3"，500 萬像素）。

鏡頭的分辨率通常以不同間距 (lpm) 的黑白條成像集來衡量。剛好可以分辨的最小間距（在傳感器上）被視為鏡頭的分辨率。然后，將該分辨率乘以 2（將線對數轉換為線數），再乘以傳感器尺寸，即可得到鏡頭的百萬像素等級。這一指標也存在一些缺陷。

首先，鏡頭的分辨率在整個視野內是變化的（通常在圖像中心附近最高），因此分辨率的測量位置處的細節對百萬像素等級影響較大。第二個缺陷是，對“剛好可以分辨”的理解可能因測試者的不同而各異。此外，兩個鏡頭的分辨率可能只有 133 lpm，因此有著相同的百萬像素等級，但這并不能保證它們?cè)?60 lpm 等分辨率下提供相同的對比度。因此，百萬像素等級并不說明一切。

更系統的鏡頭分辨率衡量參數是調制傳遞函數 (MTF)。MTF 可衡量在給定空間頻率（單位：循環/mm（cy/mm，有時也稱為 lp/mm 或 lpm））下，在黑色和白色之間平滑循環的正弦模式*圖像的幅度（對比度）。此模式的空間頻率越高，圖像模糊成均勻灰色的可能性就越大。因此，此衡量參數的標稱“分辨率”是對比度下降到低頻率對比度的一定百分比的頻率，類似于電路的帶寬。

此參數通常表示為 MTF50（低頻率對比度的 50%）或 MTF30（低頻率對比度的 30%）。有時也采用 MTF10，與從柱狀圖（見上文）中獲得的“剛好可以分辨”的分辨率大致相等。MTF10 應慎用，因?yàn)殡y以可靠測量。另一個指標是測量特定頻率的有限集的對比度，通常以圖像中的徑向位置的函數呈現。雖然與簡單的百萬像素等級相比，MTF 數據可以提供更詳細的鏡頭質量信息，但解讀起來更復雜，并且數據并不一定可用。

* MTF 的測量也可通過點擴散和斜邊分析等其他方法來進行。
