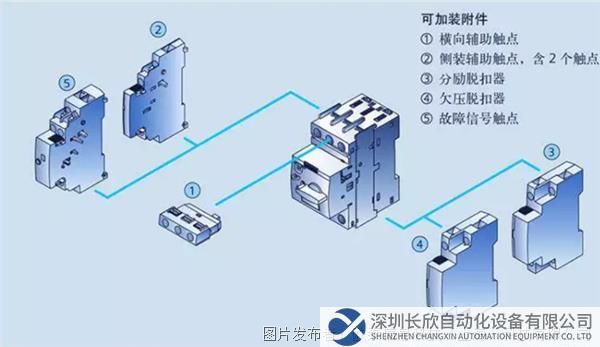

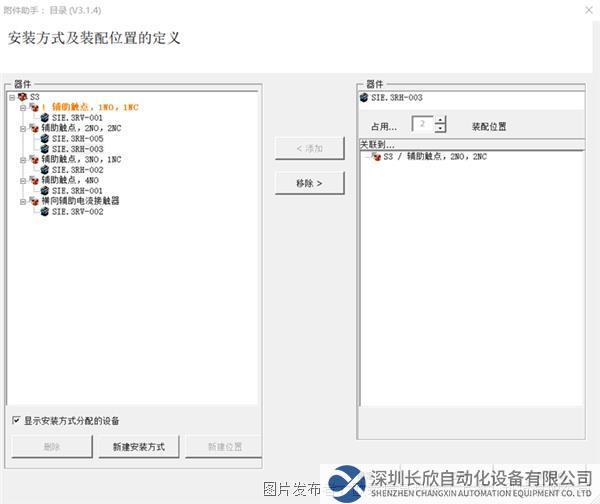

附件助手支持設備、電纜或電線與相關附件的關聯。在此定義過程中，例如，一個電動機保護開關與一種安裝形式相關聯，該安裝形式隨后使輔助觸點的分配成為可能。

安裝軌與分配

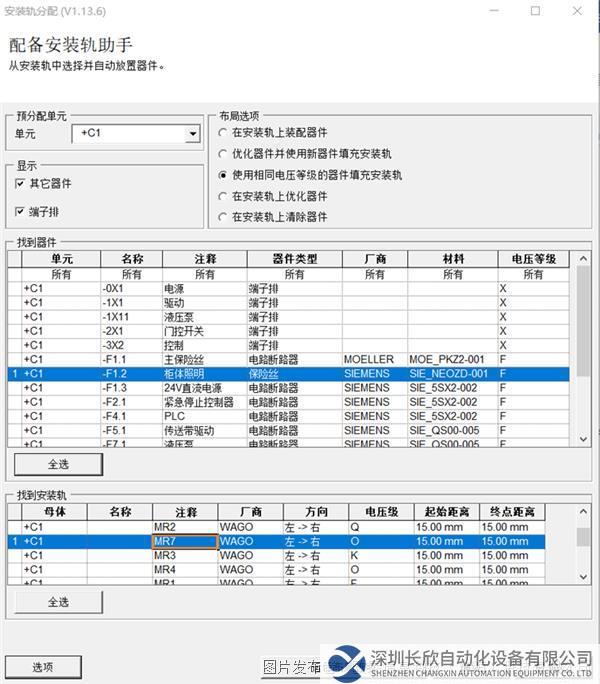

安裝軌分配助手會考慮借助附件助手為組件定義的附件，以便在布局中放置。應用EB安裝軌分配，把電氣柜內的元件按著元器件的裝配關系，對元器件在導軌上進行布局設計，在安裝軌分配中可以進行以下設置：

設定導軌元器件起始位置；

設定元器件之間的安全距離；

可以設置元器件和導軌之間匹配參數，元器件會自動安裝到導軌上；

可以設定線槽的電磁兼容等級，以控制線槽內通過的導線類型；

元器件形狀大小由EB根據元件寬、高、深參數自動生成；

元器件尺寸發生變更后，可以優化布局圖，如下：

機柜沖突檢查

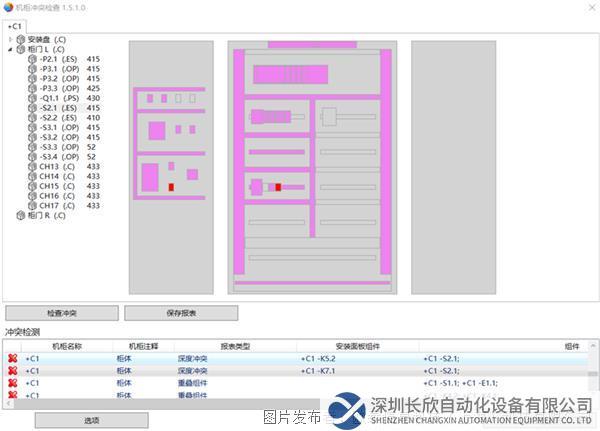

機柜沖突檢查助手可以對元器件布局合理性進行檢查，包含以下3點：

元器件深度沖突

元器件重疊沖突

開孔受限區域沖突

順序路由助手

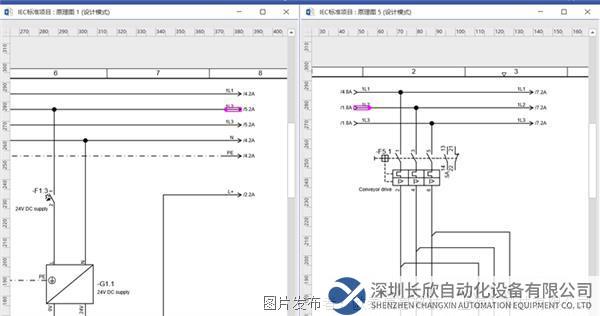

原理圖中等電位的連接關系不用強制指定（黑點），EB的順序路由功能可根據布局圖自動生成實際接線順序（元器件就近接線），可輸出正確的接線表到生產，保證圖紙和實物接線一致。

 柜內路由（快速布線）

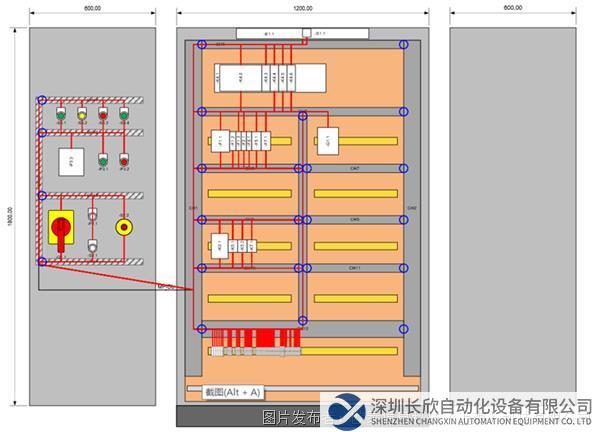

完成布局圖設計后，通過其布線功能，數據庫驅動和面向對象的EB軟件可以自動地確定線束的最佳布線路徑：

可以設定元器件上下接線方向，接線點信息；

可以設定自動路由電線余量信息；

根據元器件起止點信息，根據電磁兼容等參數自動路由電線的最短路徑；

自動記錄每根電線所經過的線槽信息；

自動計算每根電線長度；

可以單獨顯示某一導線的路徑；
